Wielofunkcyjny stół do badania stencilów, urządzenia do testowania stencilów PCB przemysłowych

Ręczny wielofunkcyjny szablon gotowy szablon folia szablon negatywny sprzęt do testowania materiałów elektronicznych TW-6200

Specyfika:

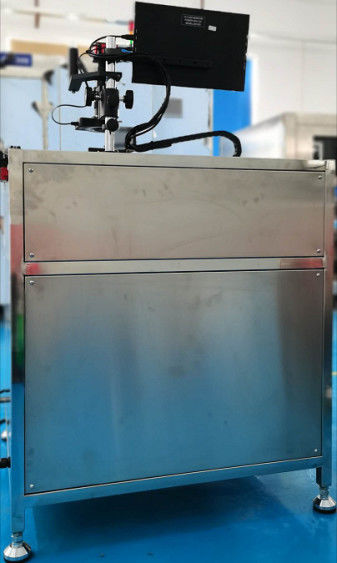

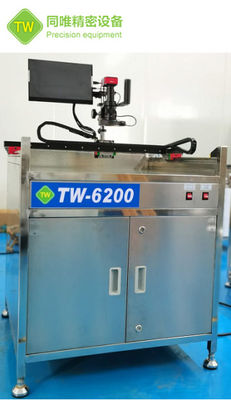

TW-6200 jest ekonomicznym urządzeniem do kontroli szablonów, wyposażonym w kamery przemysłowe o wysokiej rozdzielczości, w połączeniu z płaszczyzowym systemem źródła światła bez cienia,przesyłanie obrazu fotograficznego w czasie rzeczywistym do monitora w celu identyfikacji, zmniejszyć trudności w kontroli, zwiększyć dokładność i wydajność kontroli.

Zakres wykrywania:

Maksymalny zakres wykrywania 750 mm * 750 mm

Silna uniwersalność:

Odpowiednie do testowania sieci stalowej, sieci drutu i płyty PCBA

Łatwe w obsłudze:

Ręczne wykrywanie w czasie rzeczywistym, proste i wygodne

Skład maszyny:

Kamery przemysłowe i ekrany w czasie rzeczywistym

Ważny element urządzenia, jeden odpowiedzialny za obrazowanie, a drugi za wyświetlanie obrazu w czasie rzeczywistym

System źródła światła:

Połączenie górnego, okrągłego źródła światła i dolnego, bezciennego źródła światła zapewnia wyraźniejsze wyświetlanie wyników wykrywania

Komponenty konstrukcyjne:

1. Wysokiej precyzji elementy szyny kierowniczej i suwaków dla łatwiejszej i płynniejszej obsługi;

2. Lustrowo hartowana szyba biurka;

3- ramy ze stali nierdzewnej, odporne na rdzew, wytrzymałe i trwałe;

4Komponenty konstrukcyjne są czarno anodowane, co jest ogólnie piękne i lekkie.

Instrukcje obsługi:

Przygotowanie do uruchomienia

1. Potwierdź, czy napięcie wejściowe jest prawidłowe.

2. Potwierdź, czy wtyczka w skrzynce elektrycznej jest zabezpieczona

3. Potwierdź, że połączenie pomiędzy kamerą a ekranem wyświetlacza jest poprawne

4. Wykrycie i debugowanie ekranu wyświetlacza

Włącz główny przełącznik zasilania i wyświetlacz ekranu

5. Instalacja i użytkowanie myszy

6. Ustawienie ekranu wyświetlacza i jego użycie

Po włączeniu ekranu wyświetlania i podłączeniu myszy, kliknij prawym przyciskem, aby wyświetlić obraz pokazany na poniższym obrazie po prawej stronie

Kroki operacyjne:

1. Włącz zasilanie i naciśnij przycisk [Power] w prawym dolnym rogu deski roboczej

2. Umieść próbną stalową siatkę poziomo na [Tabeli badawczej]

3- Ustawić jasność i ostrość obiektywu górnego światła okrągłego.

4. Przytrzymaj oparcie dla ramion i kontroluj kierunek osi XY, aby wyrównanie soczewki z każdą pozycją, która ma być wykryta.

5. Obserwuj ekran wyświetlacza w czasie rzeczywistym do ręcznego osądu

Ostrożności:

1Przy montażu platformy badawczej konieczne jest ustawienie poziomu i mocne przymocowanie kubka stopniowego.

2Nie umieszczaj odpadów na szybie i stole roboczym i utrzymuj je zgodnie z harmonogramem

3. Ścieżka kierownicza powinna być regularnie smarowana

4Maszyna powinna być uziemiona zgodnie z przepisami.

5Obiektyw i wyświetlacz są precyzyjnymi instrumentami, z lekką siłą sterowania ruchem

Parametry produktu:
